CT在線自動焊錫解決方案2018- 04-02 13:35
工藝要求
1.焊點品質要求：
A、無空洞區域或表面瑕疵；
B、引腳與焊盤潤濕良好；
C、引腳形狀可辨識；
D、穿孔焊料填充程度飽滿；
F、無虛焊、假焊、針孔氣孔、錫渣、錫珠、錫尖、
裂痕、未焊透、短路、焊盤脫離、金黃色瘢痕焊點、
管腳彎曲等不良情況；
2.焊接時間：
單點焊接時間:<=3S
3.焊接方式：
在線自動焊錫
4. 焊錫功率
因焊點為銅基帶，焊點大，散熱快。采用進口200w及以上快速加熱模組
5.其他
無數據上傳、追溯要求
運動系統采用進口馬達，閉環控制
工藝解析
焊點品質
A.經評估，普通小功率烙鐵頭無法滿足要求，采用Weller200W大功率熱導技術，采用拖焊工藝，可以滿足焊點熱量需求；
B.錫的活性高要求助焊劑含量3.0%左右，有效提高錫的流動性及透錫度有效提高生產效率及品質。避免露焊盤及透錫不均現象；
C.焊盤及引腳表面避免氧化及污染避免焊錫過程中焊盤及引腳與錫有效分子結合。

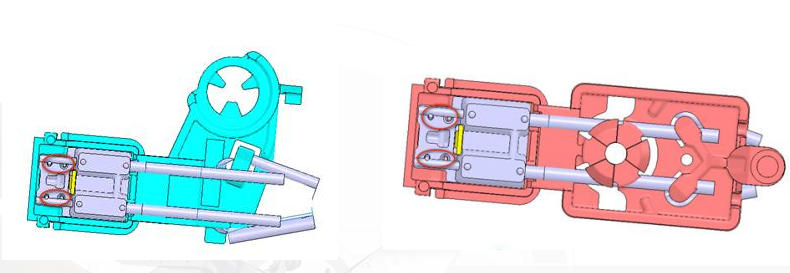

輔助夾具
A.建議夾具采用金屬加表面氧化工藝，用精雕設備一次成型加工完成，有效保證夾具精度。
B.定位方式采用壓板快速取放。
焊接烙鐵頭
決定焊頭使用壽命的因素：焊頭結構型狀.鍍層致密度.使用溫度.錫線的腐蝕程度.焊點時間等多方面因素。一般國產保證在3W點以上.
進口的是6W點以上。（360度溫度.Sn/Ag/Cu
錫線含3.0%助焊劑）。
推薦設備
