電子元器件激光焊錫設備選擇攻略?2025-08-12
在電子制造行業，隨著電子元器件不斷向小型化、高精度方向發展，對焊接技術的要求也日益嚴苛。激光焊錫設備憑借其高精度、低熱影響、高效率等優勢，逐漸成為電子元器件焊接的主流選擇。然而，市場上的激光焊錫設備品牌眾多、型號繁雜，如何挑選到一款適合自身需求的設備，成為眾多企業面臨的難題。本文將為您提供一份全面的電子元器件激光焊錫設備選擇攻略，同時介紹行業內知名品牌 ULiLASER 的相關優勢。
一、明確焊接需求
1、焊對象與材料接
不同的電子元器件，如芯片、電阻、電容、連接器等，其材質（如銅、鋁、合金等）、尺寸、厚度以及焊點數量與間距各不相同。例如，對于微小的 01005 電阻或 CSP 芯片，焊點間距可能極小，這就要求設備具備極高的定位精度和精細的光斑控制能力；而對于較大尺寸的電路板連接或功率器件焊接，雖然對精度要求相對較低，但可能需要更高的功率來確保焊接質量。同時，不同的焊接材料對激光能量的吸收和反應不同，像銅、銀等金屬材料導熱性好，需要較高的激光功率來熔化焊錫；而一些合金材料或?qū)崦舾械牟牧?，則需要精準控制激光能量，避免過熱損壞。
2、焊接工藝類型
電子元器件焊接工藝主要有點焊、縫焊、拼焊等。點焊適用于單個或少量焊點的焊接，對焊點的精度和質量要求較高；縫焊常用于連接較長的焊縫，要求設備具備穩定的焊接速度和連續的能量輸出；拼焊則用于將多個部件拼接在一起，對焊接的強度和一致性要求較高。若需要采用振鏡掃描一次性焊接多個焊點，設備需支持多焊點路徑規劃功能，能夠根據焊點的分布和形狀，自動生成合理的焊接路徑。
二、關注核心設備參數?
1、激光器選型
激光器是激光焊錫設備的核心部件，其類型和性能直接影響焊接效果。常見的激光器有光纖激光器、半導體激光器和 CO?激光器。光纖激光器電光轉換效率高，可達 25% - 30%，壽命長達 10 萬小時以上，輸出功率穩定，適合高速、高能量的焊接場景，在消費電子、汽車電子等大規模生產領域應用廣泛。半導體激光器光斑均勻性出色，熱影響區小，能夠?qū)崿F(xiàn)高精度的微小焊點焊接，是傳感器、醫療器件等精密元件焊接的理想選擇。CO?激光器主要用于非金屬材料焊接，在電子元器件錫焊領域應用較少。在功率選擇上，需根據焊點大小和焊接材料來確定。對于微型焊點（≤0.5mm），20 - 50W 的光纖激光器或半導體激光器通常即可滿足需求；中型焊點（1 - 3mm）適配 50 - 100W 功率；而對于多層板或大尺寸元件焊接，可能需要 100 - 200W 以上功率的激光器。
2、振鏡掃描系統
振鏡掃描系統的性能決定了焊接的精度和速度。高速振鏡（掃描速度 7m/s 以上）能夠顯著提高大批量生產的效率，同時定位精度需≤±0.02mm，重復精度≤±0.01mm，才能確保焊點位置的準確性，避免出現偏差導致焊接不良。配備動態聚焦技術（如 f - θ 透鏡）的振鏡，可保證不同位置焊點能量均勻，避免因能量不均導致的焊接質量差異。此外，軟件兼容性也不容忽視，支持 CAD 文件導入（DXF、AI 等格式）、焊點路徑編輯（如陣列復制、圓弧插補）以及離線編程的設備，能大大提高操作的便捷性和靈活性，方便用戶根據不同的焊接需求快速生成和調整焊接程序。
3、運動平臺與工裝
運動平臺的類型和精度對焊接穩定性***關重要。XY 二維平臺適用于平面焊接，定位精度可達 ±0.01mm，重復精度 ±0.005mm，能夠滿足大多數平面電子元器件的焊接需求；XYZ 三維平臺則支持立體焊接，適合元件高度差 > 2mm 的復雜場景，可實現對具有不同高度和角度的焊點進行精確焊接。工裝夾具方面，設備應配備多樣化的夾緊方式，如真空吸附、氣動夾緊等裝置，以適應不同形狀和尺寸的電子元器件。同時，能否兼容多種 PCB 尺寸（如 50×50mm - 300×300mm）也是衡量設備通用性的重要指標，關系到企業在不同產品生產中的應用能力。
4、溫控與保護功能
閉環溫控系統是確保焊接質量的關鍵因素之一。通過紅外測溫或接觸式測溫實時反饋焊接溫度，并自動調整激光功率，將溫控精度控制在 ±5℃以內，能夠有效避免因溫度波動導致的焊接缺陷，保證焊點的一致性和可靠性。惰性氣體保護功能（支持氮氣 / 氬氣吹掃）可減少焊點氧化，尤其適用于高溫錫膏或金 / 銀鍍層焊接，能夠提升焊點的導電性和耐久性，提高產品的整體質量。?
三、考量設備穩定性與可靠性?
1、品牌與廠商實力
優先選擇行業知名品牌或?qū)Ｗ⒂陔娮雍附宇I(lǐng)域的廠商，如 ULiLASER?？疾鞆S商的研發能力，可關注其是否具備自主知識產權的激光器、振鏡驅動算法等核心技術。強大的研發實力意味著廠商能夠緊跟行業技術發展趨勢，不斷推出先進的產品和解決方案，為用戶提供持續的技術支持和設備升級服務。同時，品牌的口碑和市場占有率也是重要參考指標，市場占有率高、用戶評價好的品牌，其產品質量和售后服務往往更有保障。
2、核心部件供應鏈
核心部件的品質直接決定設備的性能與穩定性。激光器可選擇進口品牌（如 IPG、SPI）或優質國產廠商（如銳科、創鑫），這些品牌在激光器的研發和生產方面具有豐富經驗，產品性能可靠。振鏡采用德國 SCANLAB、美國 GSI 等國際知名品牌，能為設備的高精度運行提供堅實保障。了解設備的核心部件供應鏈，確保其采用優質可靠的零部件，可有效降低設備故障風險，提高設備的使用壽命。
3、質檢與認證
設備是否通過 CE、FDA 等權威認證，以及能否提供焊接效果檢測報告（如拉力測試、切片分析），是衡量設備質量的重要標準。通過 CE 認證，表明設備符合歐洲安全、健康和環保標準；FDA 認證則對醫療相關設備的安全性和有效性進行了認可。焊接效果檢測報告能夠直觀展示設備在實際焊接中的性能表現，如焊點的強度、可靠性等指標。選擇通過認證且能提供詳細檢測報告的設備，可降低企業的生產風險，確保產品質量符合相關標準。?
四、評估成本與長期投入?
1、初始采購成本
激光焊錫設備價格因功能、配置不同存在較大差異。經濟型設備（單工位、手動上下料）價格在 20 萬 - 50 萬元；高端型設備（全自動流水線、多振鏡）則可達 100 萬 - 300 萬元以上。企業在采購時，需全面考慮附加成本，如工裝夾具定制費、軟件升級費、培訓費用等，避免因忽視這些費用導致預算超支。同時，要根據自身的生產規模和發展規劃，合理選擇設備配置，避免過度追求高端配置而造成資源浪費，也不能因貪圖便宜而選擇無法滿足生產需求的設備。
2、運行與維護成本
運行與維護成本是企業長期需要關注的支出。光纖激光器幾乎免維護，而半導體激光器需定期清潔散熱系統，以保證其正常運行。耗材成本方面，鏡片需每半年清潔、每年更換，成本約 5000 - 2 萬元 / 年；氣體消耗（如氮氣）成本約 50 - 200 元 / 天。企業應綜合考慮設備的運行與維護成本，選擇性價比高的設備。同時，了解廠商的售后服務政策，如是否提供 24 小時在線支持、本地是否有服務網點等，可確保在設備出現故障時能夠及時得到維修，減少停機時間，降低生產損失。
五、ULiLASER 的優勢

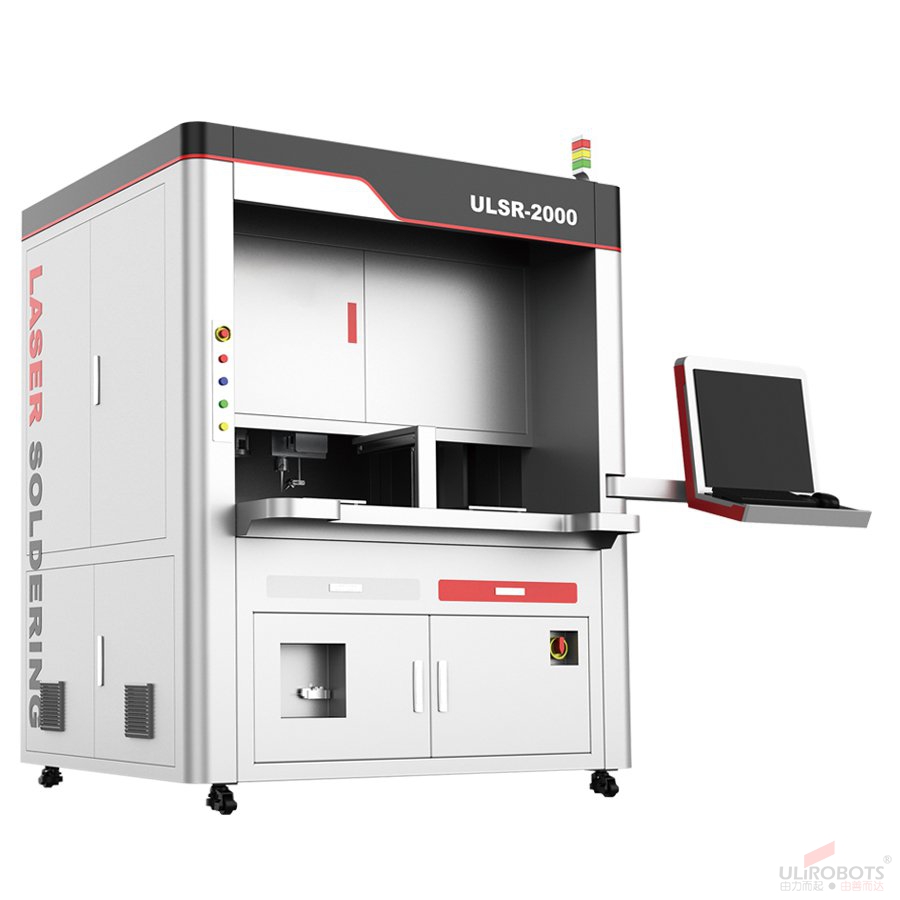

ULiLASER 作為行業內的領先品牌，在電子元器件激光焊錫設備領域具有諸多突出優勢。自 2016 年成立以來，ULiLASER 始終專注于全自動激光焊錫設備的研發、銷售與服務，在行業高端自動焊錫領域積累了深厚的技術底蘊。其產品涵蓋了多種應用場景，包括汽車電子、光伏儲能、工業控制電子等。在汽車電子領域，ULiLASER 憑借長達多年在激光焊錫領域的深耕，為車載攝像頭、傳感器等核心設備生產企業提供了優質設備及一體化解決方案。例如，在車載攝像頭制造中，ULiLASER 的 AA + 激光焊錫 + 3D AOI 解決方案，助力企業實現了產能和良率的雙重飛躍。ULiLASER 的設備具備高精度的光斑控制能力，能夠滿足微小電子元器件的精密焊接需求；同時，其先進的溫控系統和氣體保護功能，有效提升了焊接質量的穩定性和可靠性。在成本控制方面，ULiLASER 通過優化設備設計和生產工藝，降低了設備的能耗和維護成本，為企業提供了高性價比的選擇。此外，ULiLASER 還提供完善的售后服務體系，包括專業的技術培訓、及時的售后支持等，確保用戶能夠充分發揮設備的性能，提高生產效率。
?
六、選型避坑要點?
1、警惕參數虛標
在選購過程中，企業需警惕設備參數虛標問題。例如，激光器功率虛標可能導致實際焊接能量不足，影響焊接質量。要求廠商提供激光器功率實測報告（用功率計現場測試），并對設備的定位精度、焊接速度等關鍵參數進行實際測試驗證，確保設備實際性能與宣傳參數相符。
2、避免忽視軟件功能
軟件功能在激光焊錫設備中起著***關重要的作用。一些設備雖然硬件配置較高，但軟件操作復雜、功能不完善，會給用戶帶來極大的不便。在選型時，要重點考察設備軟件的易用性、兼容性和擴展性，確保軟件能夠滿足實際生產中的各種需求，如焊點路徑規劃、參數調整、數據存儲與分析等功能。
3、不要只看價格
價格是企業采購設備時考慮的重要因素之一，但不能僅僅以價格作為選擇標準。過于追求低價可能導致購買到質量不穩定、性能不佳的設備，后期的維修和更換成本可能更高，且無法滿足生產需求，影響企業的生產效率和產品質量。應綜合考慮設備的性能、穩定性、售后服務等多方面因素，選擇性價比高的設備。?
選擇適合的電子元器件激光焊錫設備需要綜合考慮多方面因素。通過明確自身焊接需求，關注設備的核心參數、穩定性、成本以及品牌優勢等，同時注意避免選型過程中的常見陷阱，企業能夠挑選到一款性能優越、滿足生產需求的激光焊錫設備。ULiLASER 作為行業內的佼佼者，其豐富的經驗、先進的技術和優質的服務，為企業在電子元器件激光焊錫設備選型提供了可靠的選擇。希望本文的攻略能夠幫助企業在眾多設備中找到適合自己的那一款，提升焊接質量和生產效率，在激烈的市場競爭中取得優勢。?
